REPRESENTACIÓN DE LA INFORMACIÓN Y SU CODIFICACIÓN.
TERMINOS CLAVE: Datos, información, codificar, sistemas de numeración. Actualización de los sistemas TI: análisis, diseño, implementación, prueba, evaluación, capacitación, políticas y normas.
1.-EL BIT.
- Magnitudes Analógicas vs Digitales.
- Datos e información.
- Codificación.
- BIT y Byte. Múltiplos.
0,1,2,3,4,5,6,7,8,9,10,..n
log8 en base2=3; 16x64=2^4*2^6=2(4+6)=2^10=1024
- Código ASCII.
2.- SISTEMAS DE NUMERACIÓN BINARIO.
- Sistema de numeración decimal, binario y hexadecimal.
- Conversión entre sistemas.
- Operaciones binarias.
- Tablas de Verdad.
- Algebra de Boole. Operaciones y leyes. Lógica binaria.
- Diodo y Transistor. (más información)
- El Circuito Integrado: MicroChip (más información).
- Circuitos electrónicos sencillos. Programas de simulación.
Cada apliación utiliza unas bandas de frecuencia que se distribuyen en el espectro radioeléctrico según criterios de la Unión Internacional de Telecomunicaciones (UIT).
Ejemplos:
a) RADIOFRECUENCIAS: 30KHz-1GHz (10Km-30cm): Navegación, radio, TV, radioaficionados, radiocontrol.
b) MICROONDAS: 1GHz-300GHz (30cm-1mm): Radio y TV por satélite, Radar, telefonía, GPS.
c) INFRARROJOS: 300GHz-385THz (1mm hata 780nm): Control, Telemando, conexiones informáticas.
ACTIVIDAD Nº1
1) Convertir los números 98 y 109 en sus correspondientes del sistema binario y hexadecimal.2) Transformar al sistema decimal y hexadecimal los siguientes números: 11100010 y 1010101010.
3) Representa el código ASCII que representa los números 153 y 115.
4) Dadas tres señales de alarma a, b y c; correspondientes a tres depósitos de agua. Realiza la Tabla de Verdad que detecte cuando al menos dos de ellos esté vacío.
5) A partir del siguiente cronograma, realiza su correspondiente tabla de verdad y expresión lógicas a partir de sumas y productos lógicos:
-entrada a: 0 1 1 0 0 0 1 1
-entrada b: 1 0 1 0 1 0 1 0
-entrada c: 1 1 1 0 0 1 0 0
-salida s: 1 1 1 0 0 0 0 0
6) Expresa en forma de productos y sumas lógicas el esquema dibujado por el profesor.
7) Realiza la simulación de su funcionamiento mediante el programa "cocodrilo".
8) Realiza la simulación del funcionamiento anlógico de un transistor gobernado por una pila de 10v, una termorresistencia de 10KOh y un resistor de 10Kohmios, una R=3.2Hohm y como salidas un relé que accione un ventilador.
9) Realiza la Tabla de Verdad de un sistema de dos entradas donde su salida detecte si la entrada es par.
10) Realiza la Tabla de Verdad y su Representación mediante Puertas Lógicas de la expresión: s=a*b´+c.

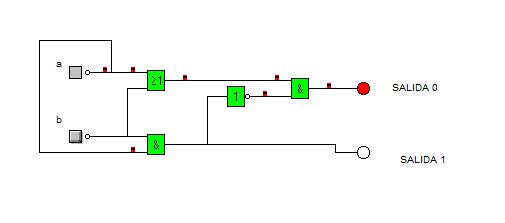

11) Analiza el siguiente circuito (tabla de verdad de sus dos salidas y su expresión lógica). ¿Qué tipo de circuito es?
ACTIVIDAD Nº2.
1º Averigua las características de los infrarrojos y sus aplicaciones.
2º.- Representación en Excel de una onda senoidal de f=0.5Hz y A=1V.
2º.- Representación en Excel de una onda senoidal de f=0.5Hz y A=1V.
Ayuda para la solución del problema planteado: A=1, f=50, luego para la variable "t", tenemos la salida y(t)=1*seno(2*PI( )*0.5*t), donde t=(0-0.125-0.25-0.375-0.5-...).
Ponemos en una columna los valores de "t" con valores de una progresión aritmética y en la columna de al lado los valores calculados bajo la fórmula de y(t) para cada valor concreto de "t" de esa fila.
Para hacer la representación seleccionamos todo el rango de valores de "t" y "y(t)" y seleccionamos el tipo de representación lineal XY.
Ponemos en una columna los valores de "t" con valores de una progresión aritmética y en la columna de al lado los valores calculados bajo la fórmula de y(t) para cada valor concreto de "t" de esa fila.
Para hacer la representación seleccionamos todo el rango de valores de "t" y "y(t)" y seleccionamos el tipo de representación lineal XY.
ACTIVIDAD Nº3.
Averigua mediante un breve informe de 1 o 2 páginas como funciona la digitalización de una onda senoidal mediante el proceso conocido como "frecuencia de muestreo". Haz una breve descripción de sus características y el significado de los términos afines a estre proceso.Sube el documento de texto en formato PDF al sitio www.issuu.com y haz un enlace de tu trabaja dentro de tu blog para poder visualizarlo.
